Быстрый старт umdu ot ​

Основной функционал umdu ot ​

  • управлять котлом по OpenTherm;
  • возвращать управление котлом на внешний термостат при пропадании питания модуля и при аварийном режиме;
  • управлять внешней цепью через реле сухого контакта, например насосом или другим котлом в каскаде;
  • принимать температуру от внешних датчиков и использовать ее в режимах ПИД (PID) и ПЗА (Equiterm);
  • интегрироваться с Home Assistant по MQTT, чтобы управлять котлом и видеть основные параметры из интерфейса Home Assistant.

Индикация ​

  • PWR — наличие питания модуля;
  • BLR — состояние Байпас-реле, горит когда модуль управляет котлом;
  • RX — прием данных по OpenTherm.

Понадобится ​

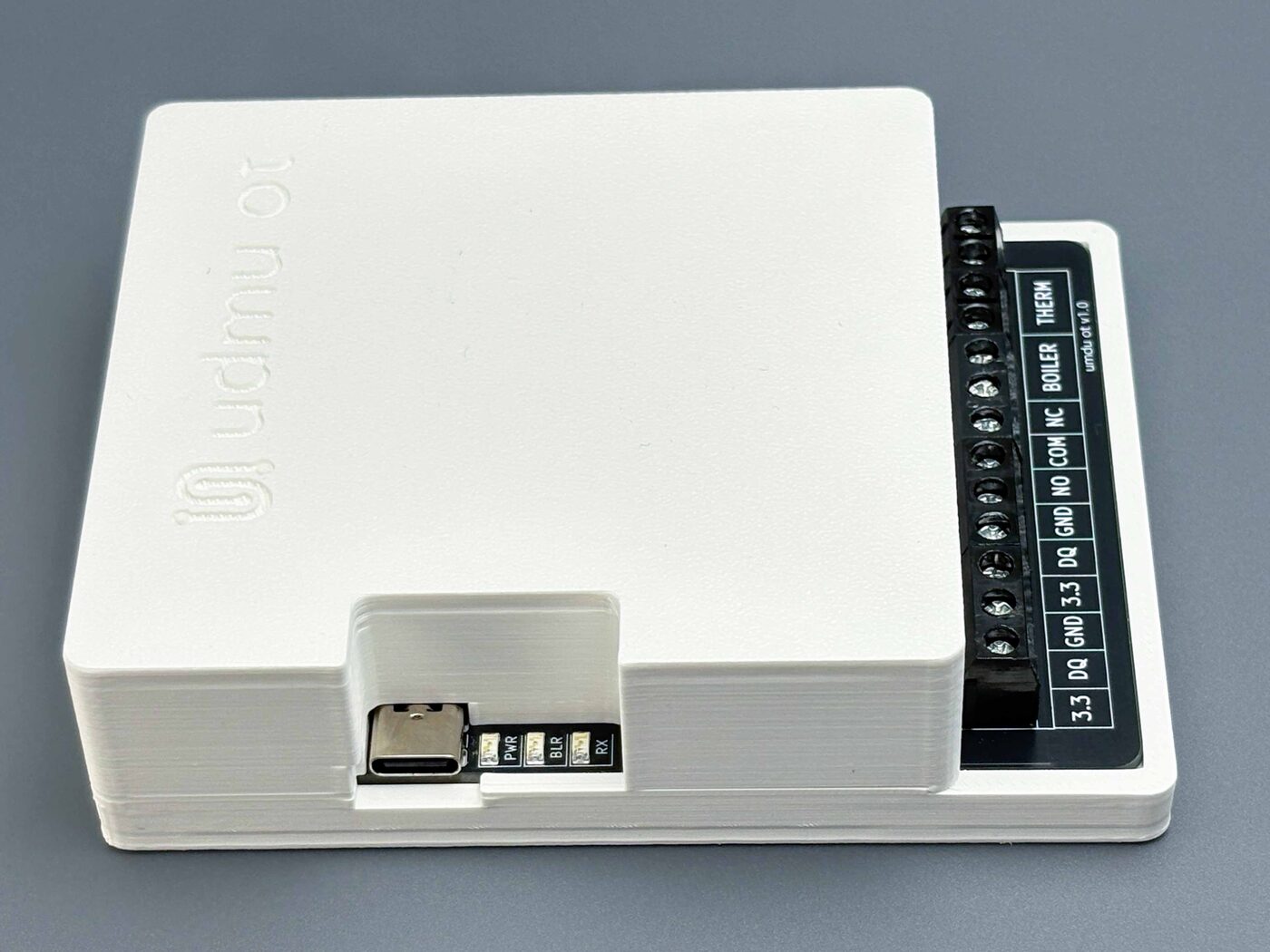

umdu ot
  • umdu ot
  • Котел с поддержкой OpenTherm (список поддерживаемых котлов)
  • Источник питания 5V с кабелем USB-C
  • Документация именно вашего котла
  • Смартфон, планшет или компьютер с браузером
  • Wi-Fi сеть
  • Home Assistant с уже настроенным MQTT-брокером, если планируете интеграцию

Шаг 1 - Подключение к котлу ​

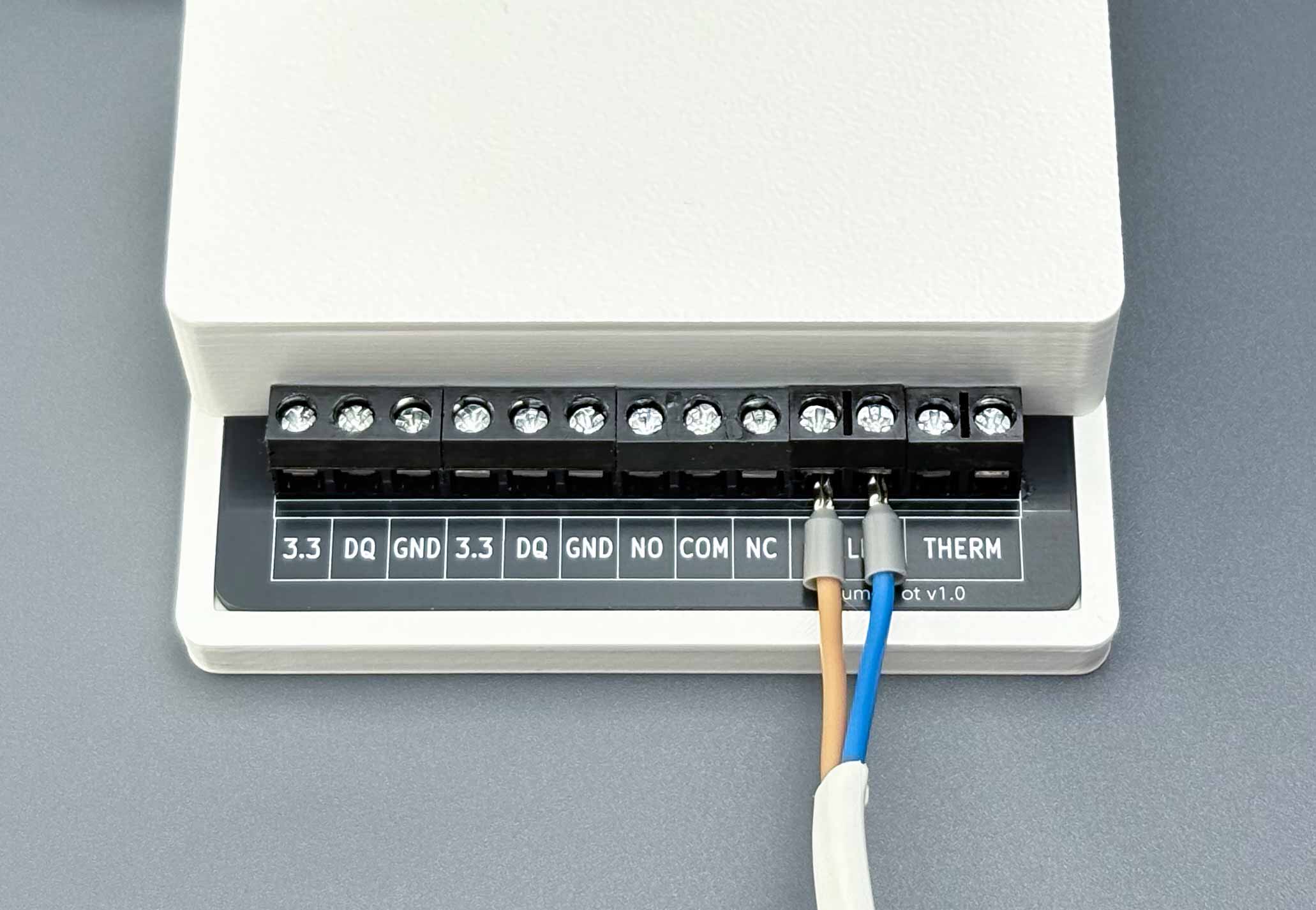

Подключение umdu ot к котлу
  • Полностью отключите питание котла и модуля перед подключением.
  • Подключите котел к контактам BOILER на umdu ot.
  • Если ранее использовался внешний термостат, подключите его к контактам THERM на umdu ot.

Внимание

Информацию о том, какие именно контакты OpenTherm использовать на стороне котла, смотрите в инструкции производителя котла.

Шаг 2 - Питание и первый вход ​

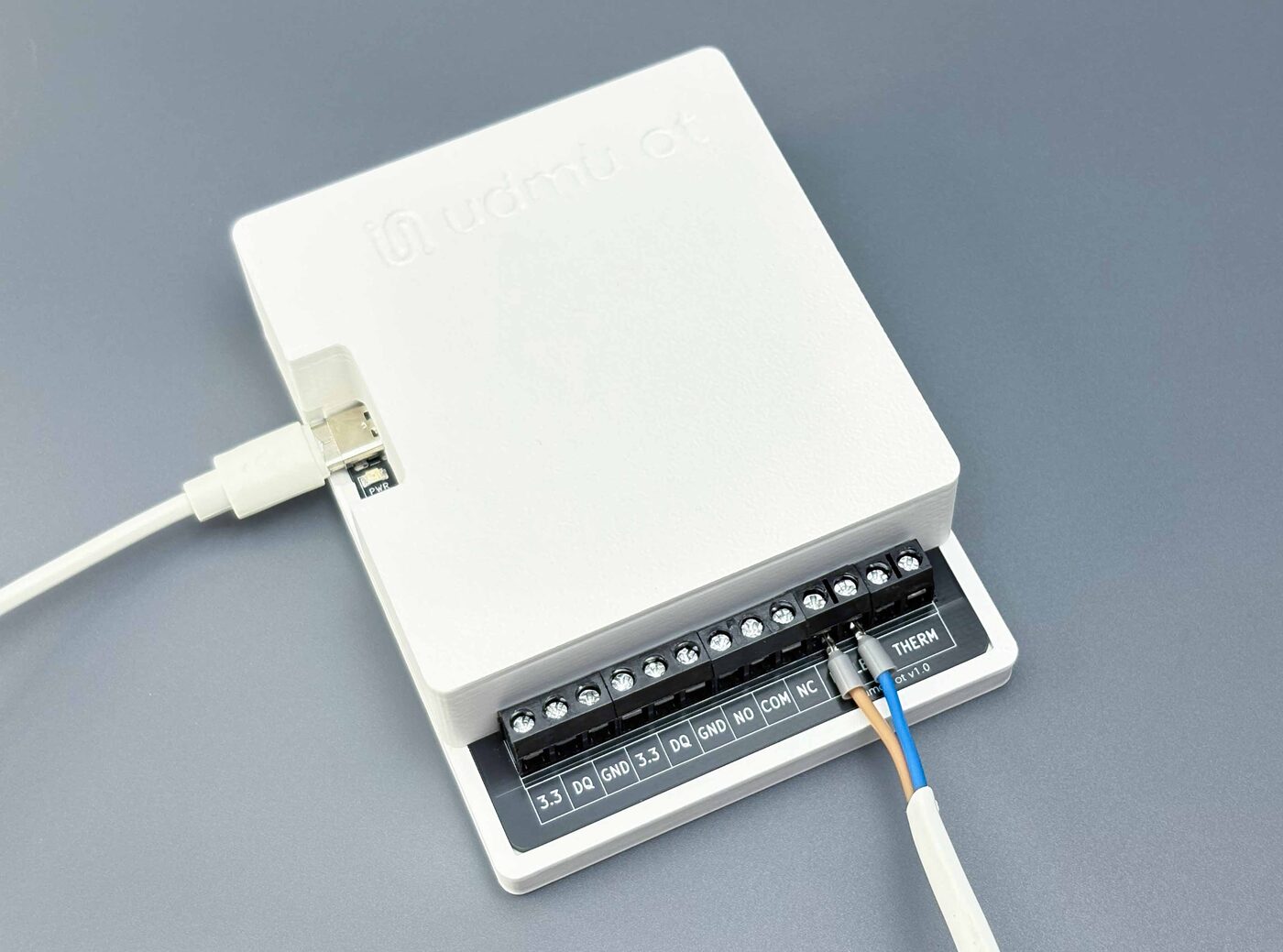

Питание umdu ot и первый запуск
  • Подайте питание 5V через USB-C.
  • Дождитесь загрузки модуля и web-интерфейса.
  • При первом старте устройство поднимает точку доступа umdu_ot.
  • Для входа в web-интерфейс модуля откройте в браузере адрес umduot.local или дождитесь автоматического открытия портала для настройки подключения.

Пароль точки доступа

12345678

Внимание

Если umduot.local не открывается, можно использовать 192.168.4.1

Шаг 3 - Подключение к Wi-Fi ​

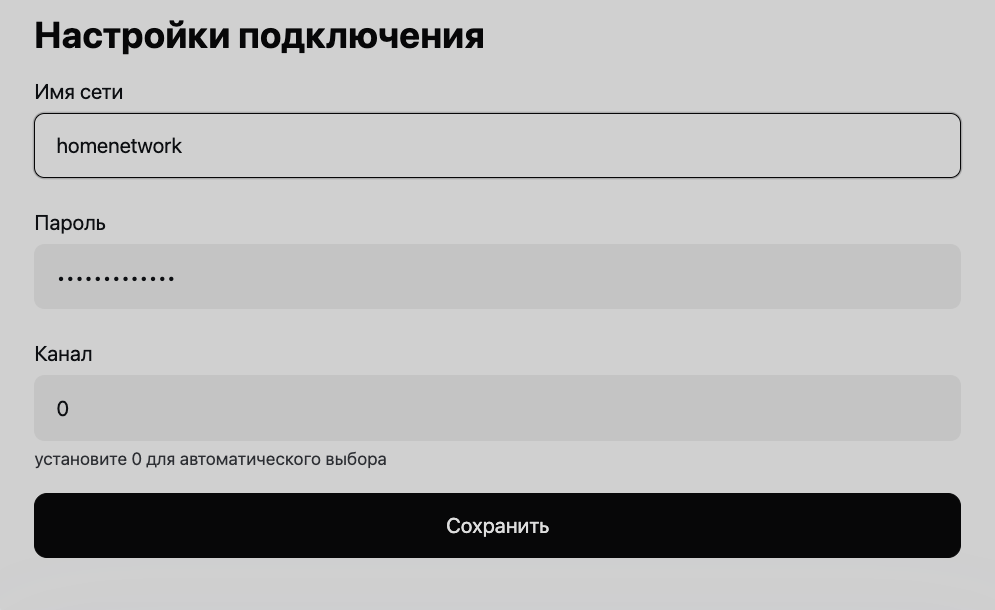

Настройки подключения Wi-Fi
  • В разделе Сеть нажмите Настройки сети.
  • В Доступные сети найдите вашу сеть Wi-Fi.
  • В Настройки подключения введите пароль для подключения к сети.
  • Нажмите Сохранить.

Примечание

После подключения к роутеру для входа в web-интерфейс можно использовать umduot.local или IP-адрес, выданный устройству роутером.

Шаг 4 - Подключение к MQTT и Home Assistant ​

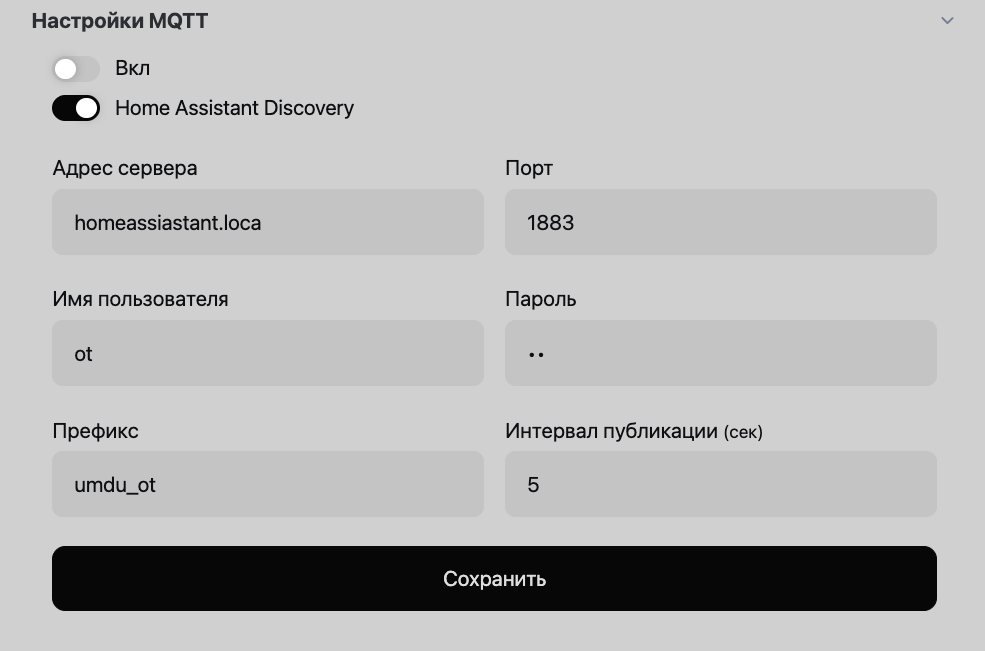

Настройки MQTT
  • Перейдите в Настройки.
  • Найдите Настройки MQTT.
  • Поставьте чекбокс Вкл.
  • Введите адрес сервера Home Assistant.
  • Введите имя пользователя и пароль.
  • Нажмите Сохранить.
  • Проверьте Home Assistant: в MQTT должно появиться новое устройство umdu_ot.

Внимание

В Home Assistant заранее создайте отдельного пользователя Home Assistant для MQTT-подключения.

Пользователь в Home Assistant

Для этого в Home Assistant перейдите в Настройки -> Люди -> вкладка Пользователи, нажмите Добавить пользователя. Далее введите имя и пароль, например ot.
